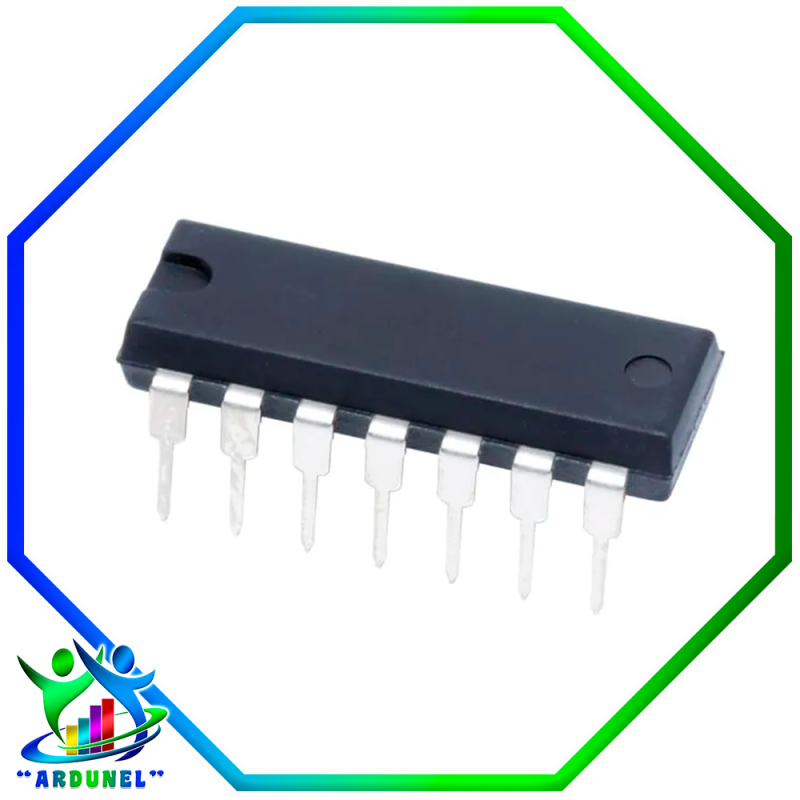

74HC595N

El 74HC595N es un registro de desplazamiento de 8 bit con una entrada serie y salida paralelo, la gran utilidad de esto es poder utilizar y controlar ocho salidas con tan solo 3 pines de nuestro microcontrolador, como dije antes mediante las entradasLatch/Clock/Data, podemos controlar hasta ocho salidas, de manera que es de gran utilidad para proyectos en los que contamos con poca cantidad de pines en nuestro microcontrolador.

Secuencia de recuento: Serial to Serial/Parallel

Numero de circuitos: 1

Numero de bits: 8 bit

Familia lógica: 74HC

Tipo lógico: CMOS

Numero de líneas de entrada: 5 / 10

Tipo de salida: 3-State

Tiempo de retardo de propagación: 200 ns, 40 ns, 34 ns

Voltaje de alimentación - Max.: 6 V

Temperatura de trabajo mínima: - 40 C

Temperatura de trabajo maxima: + 85 C

Función: Tri-State 8-Bit

Rango de temperatura de trabajo: - 40 C to + 85 C

Serie: SN74HC595

Estilo de montaje: Through Hole

Numero de líneas de salida: 10

Voltaje de alimentación operativo: 2 V to 6 V
